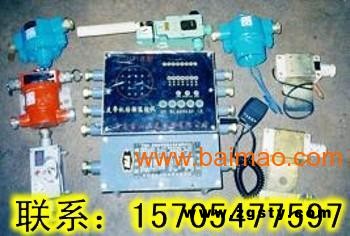

顺源经典Khp-197矿用皮带机综合保护控制装置

皮带综保工控箱，输送机综合保护

皮带运输机综合保护说明书，皮带机综合保护，输送机综合保护，皮带机综合保护仪，皮带机综合保护-各种保护选配，

一、前言

　　矿用皮带运输机综合保护仪是根据煤炭部关于**井下皮带运输机保护有关文件的要求而设计的，在进行了大量的井下实地调查及试验后，对现有的皮带机综合保护器进行了优化和改进，采用了高**的新型智能单片机，同时又听取了大量的用户反馈意见，使本产品智能性、**性、**性及操作方便性等与同类产品比较都有了大幅度的提高。

　　二、主要技术参数：

　　1、主机隔爆型式：矿用隔爆兼本质安**型。

　　2、各种传感器为矿用本质安**型， 标志：ibI (150℃)。

　　3、电器参数：

　　a、额定输入电压：AC127Ｖ或３６Ｖ；

　　b、电压允许波动：75%-110%；

　　c、本安输出开路电压：ＤＣ１２Ｖ；

　　d、本安输出短路电流：D**mA；过流保护整定值1.2A；

　　e、本安输出外部允许分布电容：0.1PF/KM；

　　f、本安输出外部允许分布电感：1mh/KM；

　　g、**标志：Exdibl(150℃)；

　　h、继电器输出节点容量：AC36V/**；

　　i、速度、温度、烟雾传感器为有源器件，其额定电压为12 V，静态电流小于180mA,动作电流小于220mA；其余传感器为无源器件，其动作时电流不大于5mA（包括煤位、跑偏、急停、撕带传感器）；

　　j、集中控制信号小于12V，0.5mA；

　　k、扬声器工作电压：12V，电流30mA，输出功率小于2W；

　　l、各传感器连线不**过1000米，集控线不**过1000米，分布电容小于0.1PF，分布电感小于1mH；

　　m、组合参数：12V430mA。（烟雾传感器、速度传感器、温度传感器）；

　　n、本安电路短路电流：4mA；

　　o、本产品外形尺寸：320×120×330；重量小于15KG；

　　p、集中控制台数：8台。

　　三、功能及技术特征

　　本产品具有集中控制和单机控制两种方式。集中控制时具有连锁功能，即 某一台停机时，向其供煤的皮带机停机；具有逆煤流**顺序起车功能，**时间为10秒±5秒。本产品作为集中控制不**过八台。在手动控制下，配接开停传感器可实现顺煤流**顺序起停车。

　　无论在集中控制方式或手动方式下，本产品均有起车**功能、****功能、故障停车保护功能、保障显示功能、故障语音**功能、故障自锁功能、**县系统状态对位显示功能，**线联系及对讲功能。

　　各种功能及保护特性如下：

　　1、集中控制功能：

　　（1）、正常起车：当多台监控仪联机并置于集控方式时，（**置手动方式）、**（或前台）可以控制下一台**起车，**时间10S±5S，**期间具有预**功能；同时**线的系统状态指示对各台监控仪的起停状态对位显示。

　　（2）、正常停机：当多台监控仪联机并置于集控方式时，（**置手动方式）、**（或前台）停车，下一台联锁停车，停车12秒**。同时，故障停车那一台向**线送出故障语音**信号；**线的系统状态只是对各台的起停情况作对位显示。故障停车的监控仪处于故障自锁状态。只有在故障解除后（按下一台的故障台的停车按钮），故障停车的皮带才可再接受起车信号重新起车。

　　2、单台控制及保护功能：

　　本产品位手动工作方式：即作为单台使用时，其起车和停车受本台面板上的起车和停车按钮控制，而不受上一台的控制。同时，可集中控制下一台的起车和停车（下一台置为集控工作方式）。

　　3、各种保护功能：

　　（1）、速度保护：当皮带机运行时，从动滚筒安**不转，连续**过5-10S时，低速故障**信号**保持约2S ±1S。

　　（2）、堆煤保护：当煤位传感器的导杆偏离中心线45°±5°时，**13秒，实现故障保护停车。

　　（3）、跑偏保护：当跑偏传感器的导杆偏离中心线15°±5°时，经**10S ±5S，实现跑偏故障保护。

　　（4）、烟雾保护：当产生烟雾时，烟雾传感器将此信号送给主机，立即实现烟雾保护。

　　（5）、温度保护：当监测点温度**过温度传感器的设定温度时（＋80℃），本产品立刻实现温度故障保护。

　　（6）、沿线紧急停车保护：当沿线的某一紧急停车开关被接通时，本产品立即实现停车保护功能。

　　（7）、撕带保护：当运输带撕裂时，撕带传感器把电信号传给主机，主机立即实现停车保护功能。（撕带传感器属用户自选件，需另外收取费用）。

　　各种故障在本仪器上均具有相应的指示，同时发出语音**。保护后均处于故障自锁状态，并发出相应的语音**声。

　　4、每台的主机通过手持式话筒可以实现半双工对讲，同时具有联系打点信号的功能。
