产品简介

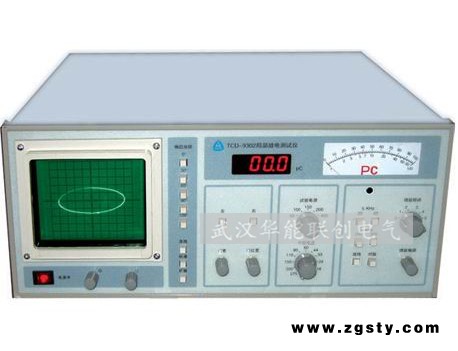

该仪器是根据IEC270标准，利用脉冲电流法原理研制而成，并采用**的抗干扰组件和独特的门显示电路，抗干扰能力强，并具有四种高频椭圆扫描，适用于高压产品的型式、出厂试验，新产品研制试验，电机、互感器、电缆、套管、电容器、变压器、避雷器、开关及其它高压电器**部放电的定量测试。

产品特性

1、**部放电检测系统纯程控工作方式

　　2、**汉字菜单提示

　　3、自动校准、自动同步、自动电压记录、自动测量保存回放

产品别称

     **部放电测试仪、**部放电检测仪、**放仪、**部放电测试系统

技术参数

    1、可测试品的电容范围：6ｐF~250ｕF；

　　　2、椭圆扫描时基：


(1)、频率：50、100、150、200、400Ｈz

                                           (2)、旋转：以30度为一档，可旋转120度


(3)、工作方式：标准－扩展－直线

                                           (4)、高频时基椭圆的输入电压范围：13~275Ｖ；

　　　3、显示单元，采用100×80mm矩形示波管，有亮度与聚焦调节旋钮；

　　　4、具有辅助识别放电脉冲相位的零标志系统；

　　　5、工作电源  220V±10%
工频；

　　　6、体    积：440×430×180mm；

　　　7、重    量：约15Kg；

　　仪器整套产品包括：

　　　1、输入阻抗，1~12号任选，7R号测长电缆用；

　　　2、视在放电量器校准器（JZF－10校正电量发生器，**放仪校正脉冲发生器）任选；

　　　3、LB系列工频、中频滤波器；

　　　4、SBP系列三倍频感应试验设备；

　　　5、无**放电阻分压器：50KV、100KV、150KV、200KV任选；

　　　6、无**放耦合电容系列；

　　　7、YDTW无**放试验变压器系列；

　　　8.、工频试验控制台。

　　　注：以上产品可由客户自选配套
