| 品牌 : | 沧州铭意 | 材质 : | 碳钢 不锈钢 合金钢 |
| 管道口径 : | 管径 DN15-DN2000 | 管道厚度 : | 壁厚 1.5mm-40mm |
| 型号 : | VS90A型,VS90B型,VS90C型 | 加工定制 : | 是 |
| 产地 : | 河北沧州 | 适用场景 : | 电厂管道，化工厂管道，其他管道 |
| 用途 : | 支撑保护管道 | 铭意参考标准/图集 : | HGT20644-1998变力弹簧支吊架 |
| 铭意配套服务 : | 可按客户要求定制加工 | 铭意 资本 : | 1000万元 |
| 铭意交货文件 : | 质量合格证，检验报告，材质单，工厂资质 | 铭意发货方式 : | 整车，配货，快运，快递 |
| 铭意业务员语言水平 : | 中文，英语，俄语 | 铭意发票类型 : | 13%增值税专用发票 |
沧州铭意管道制造有限公司
CANGZHOU MY PIPE FITTING MANUFACTURING CO., LTD
石化热力及电厂管架、管夹支座、隔热管托、弹簧支吊架、油罐罐体附件、烟风煤粉锅炉管道部件、建筑排水通风系统部件、高压锻制承插管件及消防气体灭火管件源头工厂。
沧州铭意 十年老厂 专业定做：电厂管道支吊架 变力弹簧支吊架（VS90A15型, VS90B15型, VS90C15型, VS90D15型， VS90E15型, VS90F15型，VS90G15型）
参考标准/图集：
JBT8130.2 可变弹簧支吊架图集
HG/T20644-1998 变力弹簧支吊架图集
可变弹簧支吊架_HG/T20644-1998变力弹簧支吊架，JBT8130.2可变弹簧支吊架，沧州铭意管道专业生产厂家，欢迎洽询！
可变弹簧支吊架，英文名称为Variable spring supports，主要由圆柱螺旋弹簧、指示板、壳体、花篮螺母及定位块等组成。
变力弹簧支吊架类型：
根据安装形式分为A、B、C、D、E、F、G七种类型：
A型为上螺纹悬吊型，
B型为单耳悬吊型，
C型为双耳悬吊型，
D型为上调节搁置型，
E型为下调节搁置型，
F型为支撑搁置型，
G型为并联悬吊型。
选择可变弹簧支吊架类型主要根据生根的结构形式、管道空间位置和管道支吊方式等因素。沧州铭意管道专业生产，见于中华人民共和国行业标准 HG/T20644-1998。
变力弹簧支吊架弹簧选型：
1、五种整定弹簧均有两种弹簧型号系列：
1)、ZH1型：弹簧大工作变形量为40mm（101～105号弹簧为45mm）；
2)、ZH2型：弹簧大工作变形量为80mm（201～205号弹簧为90mm）；
ZH1、ZH2型弹簧系列的荷载范围为0.2~210.00kN,分为20种规格，五种整定弹簧共194种规格批量生产。
2、选用弹簧
设计选用弹簧时，沧州铭意管道建议应根据支吊架的工作荷载、位移量及位移方向，按弹簧系列选用表正确选用弹簧。
沧州铭意管道变力弹簧支吊架订货及安装说明
1. 订货说明：
1)、管道名称及支吊架编号；
2)、整定弹簧组件的标号，（对T5型弹簧应注明C值）；
3)、注明以下三组数据中的任一组数据：
工作荷载、热位移量和位移方向（向上“＋”，向下“－”）；
安装相对变形量或安装变形量；
安装荷载；
4)、其它特殊要求：
2.安装说明：
1)、安装前应核对弹簧组件与安装图是否符合；
2)、弹簧组件外壳上有标示牌。
-----------------------------铭意版权所有 盗图盗文必究---------------------------------
VS90A15变力弹簧支吊架 铭意变力弹簧支吊架 位移范围30-180支吊架
B型变力弹簧支吊架 单耳悬吊型变力弹簧支吊架 铭意B型单耳悬吊型
VS90B15变力弹簧支吊架 铭意VS变力弹簧支吊架 VS型弹簧支吊架
C型弹簧组件 双耳悬吊型弹簧支吊架 C型双耳悬吊型弹簧支吊架
VS90C15变力弹簧支吊架 VS-C型弹簧支吊架 铭意VS变力弹簧组件
VS型弹簧支吊架 铭意D型上调节搁置型弹簧支吊架 VS变力弹簧支吊架
VS90D15弹簧支吊架 变力弹簧支吊架 铭意VS上调节搁置型支吊架弹簧
E型下调节搁置性弹簧支吊架 铭意搁置型弹簧支吊架 VS弹簧支吊架
标号VS90E15弹簧支吊架 铭意VS-E变力弹簧支吊架 弹簧支吊架VS型
支撑搁置型弹簧支吊架 铭意F型弹簧支吊架 VS变力弹簧支吊架
沧州铭意 变力弹簧支吊架 型号编制方法及图纸：
沧州铭意 弹簧支吊架

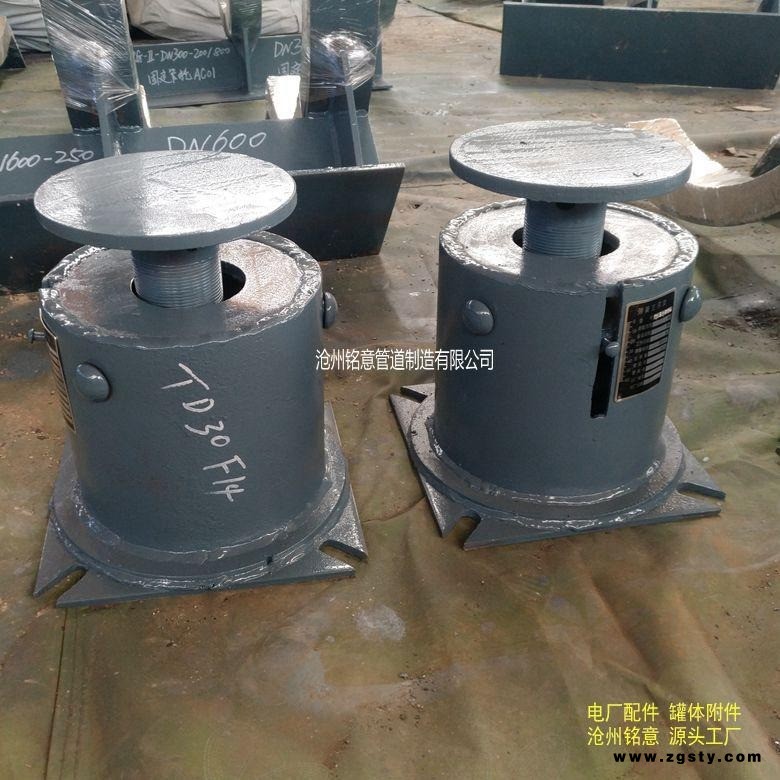

实拍照片：
沧州铭意管道制造有限公司（CANGZHOU MY PIPE FITTING MANUFACTURING CO., LTD）是集生产和销售为一体的大型管道配件制造型企业，工厂座落于"中国管道配件基地”—河北盐山。我厂专业生产石化热力及电厂管架、管夹支座、隔热管托、弹簧支吊架、油罐罐体附件、烟风煤粉锅炉管道部件、建筑排水通风系统部件、高压锻制承插管件及消防气体灭火管件等。
铭意国标产品包括：HG./T 21629管架标准图、12系列建筑标准设计图集、D-ZD-2010发电厂汽水管道支吊架设计手册、97R412室外热力管道支座、D-LD-2000（74DD）烟风煤管道零部件典型设计手册、09S302（01S302）雨水斗标准、02S403钢制管件标准、02S404防水套管标准、05S804通风管标准、14K117（96K150）系列伞型风帽、圆锥形风帽、筒形风帽、GD2000（GD87）管道杂项组件、HG/T 21515-21598油罐人孔、排污孔、清扫孔系列、S5-6-1石油化工漏斗标准、鞍式支座JB4712 、01S201阀门套筒、GB/T 12459钢制对焊无缝管件等。
铭意国际标准产品：美标ASME B16.11承插焊和螺纹锻造管件、ASME B16.9锻轧制对焊管配件、ASME B16.5法兰标准、ASME-B16.28锻轧钢制对接焊弯头、ASME B16.47大直径管钢制法兰、MSS SP-79承插焊缩径接头、MSS_SP-95模锻螺纹管接头与大管塞、MSS_SP-97承插焊、螺纹和对焊端的整体加强式管座、MSSSP-83活接头、EN1092英标法兰、DIN德标法兰、JIS-B2220日标法兰、GOST12815、GOST12820、12821-80俄标法兰、NS025254、NS025265、NS025274挪威标法兰等。
非标产品可来图纸定制生产。
铭意管道配件广泛应用于核电站、发电厂、造船、造纸、制药工厂、炼油厂、石化工厂、天然气管道等项目。我厂专注于提供高质量和高性能碳钢、不锈钢、合金钢配件，为小型制造项目和大型工业工程提供解决方案。铭意生产经验丰富，可按客户提供的特殊口径，特殊厚度，特殊长度等特殊尺寸定制加工。经过不懈的努力和严格的品控，铭意生产的管道配件被国内客户广泛认可，并出口到美国、俄罗斯、中亚、非洲及欧洲各国，欢迎广大客户及施工方来厂参观考察！
