以下 椭圆垫片详细信息 是由 发布：慈溪市德诺密封件材料厂的注册者发布者提供 一、概述： 金属椭圆垫片由锻造及热处理和机械加工制成，是一种应用于油及气体的管法兰，压力容器，高速接合面，高温高压阀盖等的金属密封垫片，尤其压力、温度有波动的场合，仍能保持较好的密封性。 二、详细说明：
联系人：孙建玲
联系电话：0574-58979246/15968402761

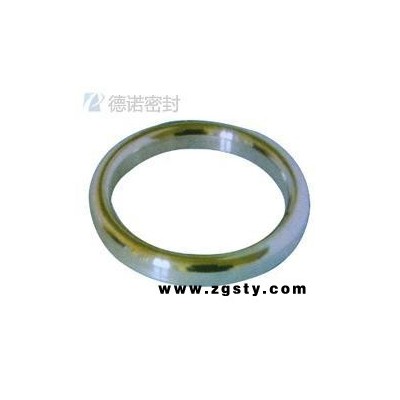

金属椭圆垫片
DM-6004
金属椭圆垫片由锻造及热处理和机械加工制成，是一种应用于油及气体的管法兰，压力容器，高速接合面，高温高压阀盖等的金属密封垫片，尤其压力、温度有波动的场合，仍能保持较好的密封性。
常用的R型椭圆垫按截面分为椭圆型或八角型，标准的R型环形垫片按API 6A以及ASME B16.20标准尺寸制造，使用压力是10000PSI。在梯形槽法兰中八角垫与椭圆垫可以互换。RX型适用于压力增强的标准R型环状垫片，适合于R型一样的法兰槽密封面。BX型适用于压力增强并且设计应用高达15000PSI压力系统。有多种材质及形式适用于不同的设计与操作要求，参考材质特性表。
注意：选用椭圆垫材质硬度应低于法兰面15~20HB,而且建议不要重复使用。
适用标准：
ANSI B16.5-1973 、 JPI-75-15-70 、 GB 699 、 GB1220 、 JB755 、 HG20633-97
【金属椭圆垫片】主要形式：
| R型，椭圆垫 标准椭圆型金属环垫应用于有标准凹槽的法兰。 | |
| R型 八角垫 标准八角型金属环垫应用于有标准凹槽的法兰。 | |
| RX型 八角垫 耐压可达700bar 此款垫片在使用时首先用外密封面与法兰接触,很高的系统压力会产生很高的底座应力。 RX型可以和标准R型互换。 | |
| BX型 八角垫 耐高压（可达1500bar） BX型垫片由增强法兰接触面上的垫片底座压力而产生的内部系统压力进行自我密封控制。此款垫片适用于API BX法兰和榫槽法兰。 |
【金属椭圆垫片】技术参数：
| 材 料 | 大 硬 度 BRINELL | 温度（ ℃ ） | 缩写标记 | |
| 布氏 | 洛氏“B”级 | |||
| Soft Iron | 90 | 56 | -60 500 | D |
| Low Carbon Steel | 120 | 68 | -40～540 | S |
| 304SS | 160 | 83 | -250 540 | 304 |
| 304LSS | 160 | 83 | -250 540 | 304L |
| 316SS | 160 | 83 | -200 815 | 316 |
| 316LSS | 160 | 83 | -200 815 | 316 |
| 321SS | 160 | 83 | -200 870 | 321 |
| 347SS | 160 | 83 | -200 870 | 347 |
| 410SS | 170 | 86 | -40 850 | 410 |
| 5Cr-0.5Mo | 130 | -29 650 | ||
| **pper | 80 | -100 315 | ||
| Aluminum | 35 | -200 425 | ||
| In**nel 600 | 150 | -100 1095 | ||
| In**loy 825 | 150 | -100 1095 | ||
| Monel 400 | 150 | -100 760 | ||
| Titanium | 215 | -200 540 | ||
| Nickel 200 - | 110 | 200 760 | ||
| Hastelloy B2 | 230 | -100 1095 | ||
| Hastelloy C276 | 210 | -100 1095 |
