椭圆垫片金属环垫

金属环垫，八角垫，椭圆垫，透镜垫

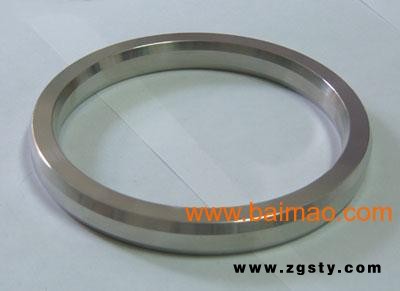

八角垫片

材质：碳钢、不锈钢304、316等　　　

形状：齿形、八角、椭圆形　 　　

适用范围：温度：-200-800℃ 压力：0-40兆帕　 　　

适用于：高温、高压的管道法兰密封。　 　　齿形垫片，用于压力容器、塔、槽、阀盖、管法兰等的密封垫片外贴石墨齿形垫，用于热交换器、塔、槽等的密封。椭圆形，八面形，　用于法兰、压力容器、阀盖等的密封垫片。

椭圆垫片

由整体金属经机加工制成。金属椭圆垫的材质一般有软铁 /SS304/SS316/ 碳钢 /SS321 以及其他合金材料。金属椭圆垫具有**，高压及耐腐蚀的**特性。如果材料适当，则可以在高温（1000℃）和有腐蚀性的工况中使用,可耐高压或交替压力（1500bar）。 金属椭圆垫主要用于高温、高压管道（蒸气及**工业、****工业）塔、槽、热交换器、管道等机器接合部。

透镜垫片

高压管道连接中，**使用透镜垫密封结构。透镜垫的密封面均为球面，与管道的锥形密封面相接触，**状态为一环线。在预紧力作用下，透镜垫在接触处产生塑性变形，环线变成环带，密封性能较好。由于接触面是由球面和斜面自然形成，垫片易对中。透镜垫片密封属于强制密封，密封面为球面与锥面相接触，易出现压痕，零件的互换性较差。此外，垫片制造成本较高，加工也较困难

垫片特性

　　**高压 　　密封持久** 　　适应载荷频变

适用范围

　　我国通用机械行业现行角式高压阀门端法兰，采用透镜垫密封，其适用公称压力为16.0～32.0Mpa；公称通径为3～200mm；使用温度为－30～200℃。参照CPS359的标准。

样品或现货:现货    是否标准件:标准件   标准编号:GH/JB    **: 普天密封   材质碳钢:304 316

厚度:2~900（mm）     使用温度:-200~850（℃）  使用压力:12~1500（MPa）   适用范围:阀门 ** 热力 机械

主要用于阀门法兰联接处,环垫适用的温度是600度。适用压力50－150公斤压力。  环垫的材料都是采用特钢的钢管，严格按照**部环垫不准焊接的标准要求；**部采用数控车床加工（数控可加工1200mm）。

金属环垫是一种应用于油和气体的管道法兰，压力容器，海底，高速连接面，高压高温法兰阀盖连接用。根据其连接沟槽的形式可分为椭圆垫，八角垫，RX高压型，BX高压型，三角型和透镜垫，材料有10＃，304，321，316，316L等，尺寸**系列。其中BX型**使用油口井口装置。
