以下 柱式压头传力GX-2型钢制悬臂梁式称重传感器详细信息 是由 发布：蚌埠万博自动化仪器有限公司的注册者发布者提供 一、概述： GX-2型钢制悬臂梁式称重传感器，一端固定、一端加载、 揺 柱式压头传力，并且有良好的密封结构。受力后自动调心好，安装容易、适用方便、互换性好，可用于制作各种**薄型电子汽车衡、单轨吊秤、料斗秤等。 二、详细说明： <** align="center" style="font-size:26px;"> 一端固定、一端加载揺 柱式压头传力GX-2型钢制悬臂梁式称重传感器

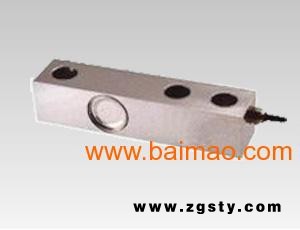

GX－2型悬臂梁称重传感器
一、产品简介：
GX-2型钢制悬臂梁式称重传感器，一端固定、一端加载、 揺 柱式压头传力，并且有良好的密封结构。受力后自动调心好，安装容易、适用方便、互换性好，可用于制作各种**薄型电子汽车衡、单轨吊秤、料斗秤等。
二、技术指标：
| 量程 | 0.5~20t | 输入电阻 | 385±10Ω |
| 灵敏度 | 2.0±0.010mV/V | 输出电阻 | 350±3Ω |
| 非线性 /滞后/重复性 | ± 0.02%FS | **缘电阻 | ≥ 5000 MΩ |
| 蠕 变 | ± 0.02%FS | 供桥电压 | 10(DC/AC) V |
| 零点输出 | ± 1.00%FS | 工作温度 | － 20～＋60℃ |
| 零点温度系数 | ± 0.02%FS/10℃ | 安**过载 | 120%FS |
| 输出温度影响 | ± 0.02%FS/10℃ | 材质 | 合金钢或不锈钢 |
| 接线方式 | 输入：红（＋）黑（－） 输出：绿（＋） 白（－） |
三、外形尺寸：
| 量程 :t | 尺寸 :（mm） | ||||||||||
| A | B | C | D | E | F | G | H | J | K | M | |
| 0.5-2 | 203.0 | 37.0 | 95.0 | 43.0 | 19.0 | 64.0 | 98.0 | 30.0 | 32.0 | 16.0 | 13.0 |
| 5 | 235.0 | 48.0 | 110.0 | 52.0 | 23.0 | 66.0 | 124.0 | 30.0 | 38.0 | 22.0 | 21.0 |
| 10 | 279.0 | 60.0 | 133.0 | 67.0 | 25.0 | 82.0 | 140.0 | 20.0 | 48.0 | 32.0 | 28.0 |
| 20 | 318.0 | 70.0 | 153.0 | 82.5 | 32.0 | 89.0 | 159.0 | 25.0 | 54.0 | 38.0 | 34.0 |
